東京都のＡ．Ｓ様から２台のベッドフレームを並べられてご利用されている作品をいただきました。
間口２１５０ｍｍ×奥行き９１０ｍｍの大きさで２台並べられています。
床下は６１０ｍｍの高さにされて物入れ収納ができるように高さ設定をされています。 床はパネル式の３分割になっていて取り外して上からの収納も可能となります。国産桧（ヒノキ）で作られたベッドフレームです。
落下防止ガードも取り付けられています。取付タイプには【床付】【横付】の２タイプが考案されます。サイズは任意に設計できますのでアイデアをお寄せください。 基本的に部材は国産桧作りで出来ていて各部材は面取り加工されています。

工場内での組み立て工程撮影

ベッドフレームの完成写真

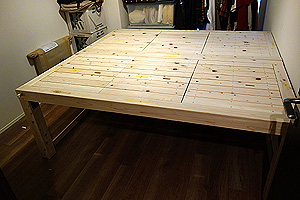

床パネル脱着式のベッドフレームベッドフレームを２台並べられているのがわかります。

ベッドフレーム仕様は
１）間口２１５０ｍｍ×奥行き９１０ｍｍの２台
２）床下高さ６１０ｍｍ（他に、床下高さ４００ｍｍになる土台脚も納入されています）
３）落下防止ガードも２箇所分納入されています。
４）国産桧（ヒノキ）特等材を採用

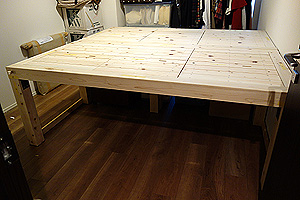

写真でも見られるように１台につき床パネルは均等割りの３分割になっています。

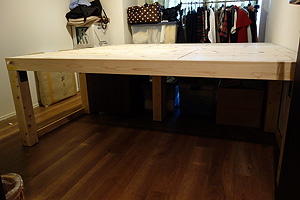

土台脚は６１０ｍｍと４００ｍｍの長さの２種類をご用意１台あたりには土台脚が５本つけられています。
土台脚は６１０ｍｍの長さがあります。予備として４００ｍｍの長さの土台脚も納品されていて６１０ｍｍと４００ｍｍと状況により床高さを変える用意がされています。
土台脚には横桟の補強材がつけられる土台脚の奥行き方向には補強材として下に横桟木がつけられているのが見られます。
奥行き左右に付けられています。桧の香りがとても良いとのことで本物の木だからこそですね。ベッドフレームも丈夫で綺麗に組み立てられました。

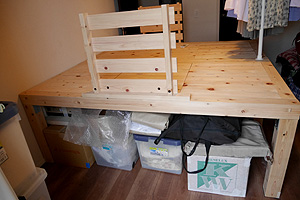

左側は横付落下防止ガードの取り付け落下防止ガードを付けられました。土台の横側に付ける横付け落下防止ガードタイプになります。

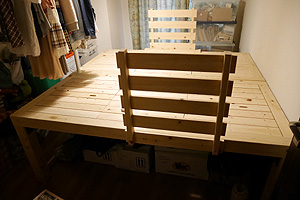

右側は床付落下防止ガードを取り付けこちらの落下防止ガードは土台の上に取り付ける床付落下防止ガードタイプを取り付けられています。

工場で作られた落下防止ガードの写真

床付け落下防止ガードの正面【床付】５枚目画像に取り付けてあるような【床付】落下防止ガードの正面画像
こちらの仕様は床上に取り付けて固定するタイプです。
床付け落下防止ガードの裏側【床付】無垢の国産ヒノキで作られる。大きさ、サイズ的には任意に設計できます。
床付け落下防止ガードを上から見たところ【床付】上から見たところです。下部分の横板がフレーム床面に固定して取り付けます。
横付け落下防止ガードの正面【横付】４枚目画像でこちらは、ベッドフレーム枠の部分に取り付けるタイプ。横板は全部で５枚になっています。
一番下部の横板がベッドフレーム枠に取り付けられて固定します。
横付け落下防止ガードの裏側【横付】基本的には、こちら側が外側に来るようになります。

特徴とポイント特徴とポイント

落下防止ガード及び組み立ての特徴と作り方をポイントをまじえて解説
