床下収納庫として活用したベッドフレーム

埼玉県Ｋ．Ｉ様から床下に収納庫の活用を考案されたベッドフレームの完成写真をいただきましたのでご紹介いたします。
今回の作品としては幅１５００×奥行２３００の大きさで、頭側にヘッドボード（背もたれ）と足側にフットボードをつけられます。 両脇側には、幕板を廻して幕板で囲んだような作りになっています。床は、パネル式で、取り外しができるようになっています。
この床パネルを外して、荷物を収納することができます。

■工場内の組み立て工程撮影

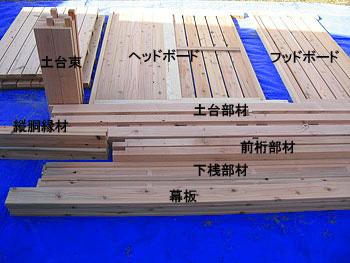

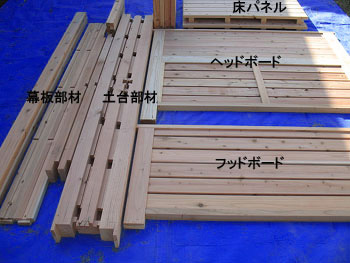

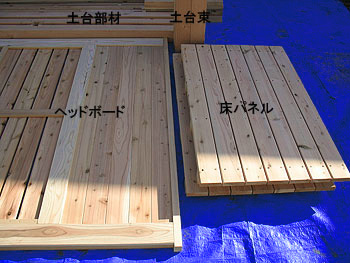

土台、土台束、根太の部材写真 床パネル、縦胴縁、幕板の部材写真 下桟材、前後桁材、ヘッドボード、フッドボードの部材写真

組立部品は、土台から始まり、土台束、幕板、根太、ヘッドボード、フットボード、床パネルなどの部品で組立構成されます。

土台：ベッドフレームの主要骨組みで廻りの角材部品 - ９０ｍｍ×９０ｍｍの角材の採用
土台束：束柱とも言いますが土台を支える部品 - ９０ｍｍ×９０ｍｍの角材の採用
下桟材：幕板を下で支える横の部材でこの部材の上から幕板が組み積まれる - ９０ｍｍ×３０ｍｍの木材採用
幕板：幕板は面取りされます - ９０ｍｍ×１８ｍｍの木材採用
根太：根太は床板を支える部品 - 床パネルに組み付けられている４５ｍｍ×４５ｍｍを３００ｍｍ間隔程度に取り付け
縦胴縁：幕板を固定するための補強材 - ２４ｍｍ×１８ｍｍの木材部品
前後桁材：左右の土台をつなぐ部材 - この部材をつけるとベッド枠（四方土台）が組まれたことになる
ヘッドボード：ヘッドボードは出来ていますのでボルトで固定
フットボード：フットボードは出来ていますのでボルトで固定
床パネル：床パネルは出来ていますのでそのまま差し込んで置き込む
意匠図面

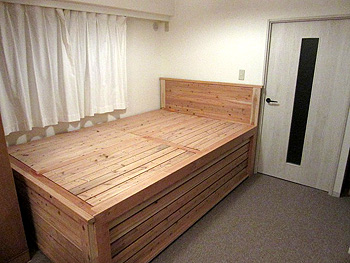

ベッドフレームが組立された完成写真上の図は今回の意匠図面です。
この図面を基に製品化されて組み立てされました。
